行星減速機的選型計算公式案例講解：例：被驅動設備所需功率為3KW，轉速=360r/min，工作12小時/天。均勻負載啟動次數少，求電機型號！

　　答：(一) 電機選型

　　 1、 假設選擇電動機的轉速為1450r/min，計算減速比

　　 i=n1/n2=1450/360=4.028≈4

　　 2、減速機的級數為一級(3-10)

　　 3、減速機效率η為96%

　　 4、均勻負載且在啟動次數少的情況下可選f1=1.25

　　 5、電機功率為p1n

　　 p1n≥p1 × f1=p2÷η×f1=3÷0.96×1.25=3.90625KW

　　 6、根據轉速、功率確定電動機型號

　　 (二) 減速機選型

　　 1、計算被驅動設備的扭矩 T2

　　 T2=9550×p1/n2=9550×3/360=79.58Nm

　　 2、計算減速機輸出扭矩T2N

　　 T2N≥T2×f1=79.58×1.25=99.475Nm

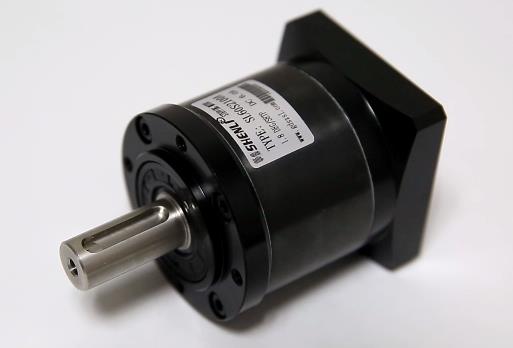

　　 3、根據減速比、減速機輸出扭矩、輸入電機端尺寸、輸出設備端尺寸選擇合理的減速機。符合的減速機型號是 ZCF90-4-S2 (輸出扭矩為150、速比4、標準側隙)。
